Ką IR reiškia šviesos juostos valdiklyje?
O koks jo principas?
Kontaktinis vardas: Penny ； Tel /WhatsApp: +8615327926624 ； El. Paštas: Penny@guoyeled.com
I. IR darbo principas (infraraudonųjų spindulių）
1. Signalo perdavimas

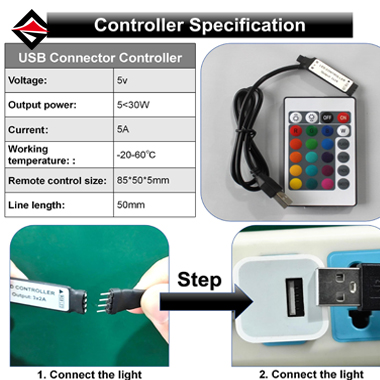

Valdiklis (nuotolinio valdymo pultas):
Kai vartotojas paspaudžia nuotolinio valdymo pulto raktą, vidinis lustas sugeneruos atitinkamą dvejetainio kodo signalą (skirtingi klavišai atitinka skirtingus kodus).
Šis signalas paverčiamas infraraudonųjų spindulių šviesos bangomis (kurių bangos ilgis paprastai svyruoja nuo 760 nm iki 1 mm, kurios priklauso nematomai šviesai), naudojant infraraudonųjų spindulių diodus (šviesos diodus) ir skleidžiamas į aplinkinę erdvę.
2. Signalo perdavimas
Perskaitos linijos transmisijos charakteristikos:
Infraraudonieji spinduliai keliauja tiesia linija. Būtina įsitikinti, kad tarp nuotolinio valdymo pulto ir LED juostos imtuvo nėra kliūčių (tokių kaip sienos, baldai ir kt.); Priešingu atveju signalas bus užblokuotas.
Jei viduryje yra kliūčių, kampas ar padėtis turi būti sureguliuoti, kad būtų užtikrinta, jog šviesa šviečia tiesiai ant imtuvo.
3. Signal reception and decoding
LED šviesos juostos imtuvas:
Imtuve yra viduje esantis infraraudonųjų spindulių fotodiodas, kuris gali aptikti infraraudonųjų spindulių bangų intensyvumo pokyčius.
Kai gaunamos šviesos bangos, fotodiodas paverčia šviesos signalą į elektrinį signalą ir perduoda jį per grandinę į dekodavimo lustą.
Dekodavimo lustas analizuoja dvejetainį kodą elektriniame signale, nustato vartotojo operacijas (pvz., Įjungus šviesą, pritemdant, keičiantis spalvą ir kt.) Ir verčia šviesos juostelę, kad būtų galima vykdyti atitinkamas instrukcijas.
Ii. Pagrindinės IR charakteristikos (infraraudonųjų spindulių)
1. Privalumai
Nedaug kaina:
Aparatūros struktūra yra paprasta (reikalingi tik infraraudonųjų spindulių šviesos diodai ir fotodiodai), todėl ji yra tinkama pigių scenarijų (tokių kaip buitinės šviesos juostelės ir pagrindiniai apšvietimo įrenginiai).
Patogi operacija:
Nereikia poros ar interneto ryšio. Tai reaguoja iškart po paspaudimo, o vartotojų mokymosi kaina yra maža (panaši į tradicinius namų prietaisų nuotolinio valdymo pultus).
Mažos energijos suvartojimas:
Nuotoliniame valdikliuose paprastai naudojamos mygtuko baterijos arba sausos baterijos, o jų akumuliatoriaus veikimo laikas gali trukti keletą mėnesių iki kelerių metų (atsižvelgiant į naudojimo dažnį).
2. Trūkumai
Griežtas regėjimo atstumo riba:
Jis turi būti išlygintas tiesia linija su imtuvu, o valdymo atstumas turėtų būti trumpas (paprastai 5–10 metrų). Jis negali būti naudojamas, kai jis viršija diapazoną arba yra kliudomas.
Weak anti-interference ability:
Stipri šviesa (pvz., Saulės šviesa, halogeninės lempos) gali trukdyti infraraudonųjų spindulių signalams, sukeldami klaidingą suveikimą ar jautrumo sumažėjimą.
Prastas kelių įrenginių suderinamumas:
Skirtingų prekės ženklų IR kodai gali skirtis. Nuotolinio valdymo pultas paprastai gali atitikti tik konkrečius šviesos juostelių modelius ir nėra keičiami.

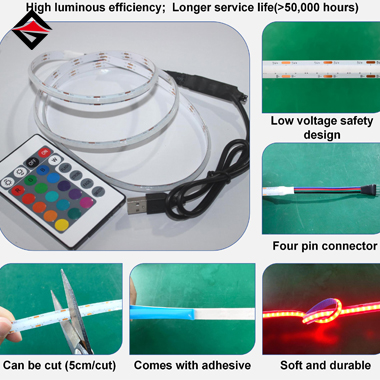

Iii. Tipiški IR (infraraudonųjų spindulių) taikymo scenarijai LED juostos lemputėje
1. Pagrindinis buitinis apšvietimas
Lovos LED apšvietimas, stalo šviesos juostelės:
Jungiklį, ryškumą ar spalvų temperatūrą galima valdyti arti per mažą IR nuotolinio valdymo pultą, todėl jis tinka paprastiems scenarijams, kuriems nereikia sudėtingo sujungimo.
Dekoratyvinės šviesos juostelės (tokios kaip spintelės, lubos):
Montuodami paslėpkite imtuvą šalia šviesos juostelės ir tiesiogiai nukreipkite nuotolinio valdymo pultą, kad būtų galima išvengti grandinės ekspozicijos ir paveikti išvaizdą.
2. Pigių verslo scenarijai
Mažų parduotuvių ir vitrinų spintelių apšvietimas:
Nereikia intelektualios sistemos. Šviesos juostelių spalvą ar ryškumą galima greitai sureguliuoti per IR nuotolinio valdymo pultą, kad būtų patenkinti pagrindiniai ekrano poreikiai.
Laikinas veiklos išdėstymas:
Pavyzdžiui, laikinas lengvųjų juostų dekoracijas, surengtas vakarėliuose ir parodose, galima greitai panaudoti IR kontrolę, sumažinant įrangos išlaidas.
Santrauka
IR (infraraudonųjų spindulių) yra paprasta ir ekonomiška šviesos juostelių valdymo technologija. Dėl mažos energijos suvartojimo ir valdymo pagal pareikalavimą jis yra plačiai naudojamas pagrindiniuose apšvietimo scenarijuose. Tačiau dėl jo regėjimo ribos ir anti-interferencijų trūkumų jis tampa tinkamesnis nedidelio masto ir nekompleksinės aplinkos valdymo reikalavimams. Jei reikia nuotolinio veikimo, reikalingos kelių prietaisų sujungimo ar intelektualios funkcijos, labiau rekomenduojamos tokios technologijos kaip RF (radijo dažnis) arba „Wi-Fi“.
Kitame straipsnyje išsamiai pristatysime RF valdiklius. Prašau palaukti!
